STL для 3D-печати: что это и как подготовить модель

Что такое STL простыми словами

STL — это формат, который описывает поверхность 3D-модели как сплошную «чешую» из треугольников. Аббревиатуру расшифровывают по-разному: чаще всего как STereoLithography (в честь технологии, для которой формат создали в 1987 году), иногда как «Standard Tessellation Language». Суть одна: любую форму — от шестерёнки до фигурки дракона — STL представляет как множество плоских треугольных граней, стыкующихся друг с другом.

Каждый треугольник задаётся тремя вершинами и вектором нормали, который показывает, где у грани «наружная» сторона. Больше в файле нет практически ничего — и в этом вся философия STL: дать принтеру ровно то, что ему нужно, и ни байтом больше.

Почему в STL нет цвета и текстур

Новичков это удивляет: как так, я вижу на экране модель, а цвет в файл не сохранился? Ответ прост — обычному FDM-принтеру цвет не нужен. Он строит деталь, выдавливая расплавленный пластик слой за слоем, а какого цвета будет объект, решает катушка филамента, а не файл. Текстуры и материалы — это язык рендеринга и игр, а не физического производства.

Поэтому STL сознательно выбросил всё лишнее. Если вам нужна цветная печать (например, на многоматериальном принтере или для полноцветной фотополимерной модели), используют другие форматы — 3MF или OBJ, которые умеют хранить цвет. Но для 99% домашней печати STL остаётся оптимальным.

Водонепроницаемая сетка: главное правило

Вот самое важное, что нужно знать про STL перед печатью: сетка должна быть водонепроницаемой (по-английски watertight, технически — manifold, «многообразие»). Представьте, что модель — это надувной шарик: если налить внутрь воду, она не должна вытекать. Никаких дыр, щелей и «висящих» краёв.

Формально это означает: каждое ребро сетки принадлежит ровно двум треугольникам, все нормали смотрят наружу, нет самопересечений и продублированных вершин. Только у такой замкнутой поверхности слайсер способен однозначно ответить на главный вопрос: «где здесь пластик, а где пустота?».

ASCII или бинарный STL

STL существует в двух вариантах, и разница только в способе записи одних и тех же треугольников. ASCII STL — это человекочитаемый текст: откройте файл в блокноте и увидите слова facet normal, vertex и координаты. Бинарный STL хранит те же числа как сырые 32-битные значения — компактно, но нечитаемо глазом.

Практический вывод простой: для печати почти всегда берите бинарный. Он примерно в 8 раз меньше при той же геометрии и быстрее открывается. ASCII-версия оправдана лишь тогда, когда вы хотите вручную заглянуть в очень простую модель для отладки — на реальной детали с миллионами треугольников текстовый файл раздувается до сотен мегабайт без всякого смысла.

Единицы, масштаб и тесселяция

Помните, что STL не хранит единиц измерения — внутри только голые числа. По негласному соглашению весь мир 3D-печати трактует их как миллиметры. Отсюда классическая ловушка: если модель нарисована в дюймах, при импорте она окажется в 25,4 раза мельче задуманного, а если в сантиметрах — в 10 раз крупнее. Поэтому первое, что нужно сделать после загрузки в слайсер, — проверить габариты по осям.

Второй важный параметр — тесселяция, то есть насколько мелко гладкая поверхность разбита на треугольники. Сфера из сотни граней выйдет «гранёной», как алмаз; из десятков тысяч — идеально круглой, но файл станет тяжёлым. Баланс задаётся при экспорте из CAD параметрами допуска (chord/angle tolerance): слишком грубо — видны фасетки, слишком мелко — принтер всё равно не воспроизведёт разницу, а файл распухнет.

Путь до принтера: слайсер и G-code

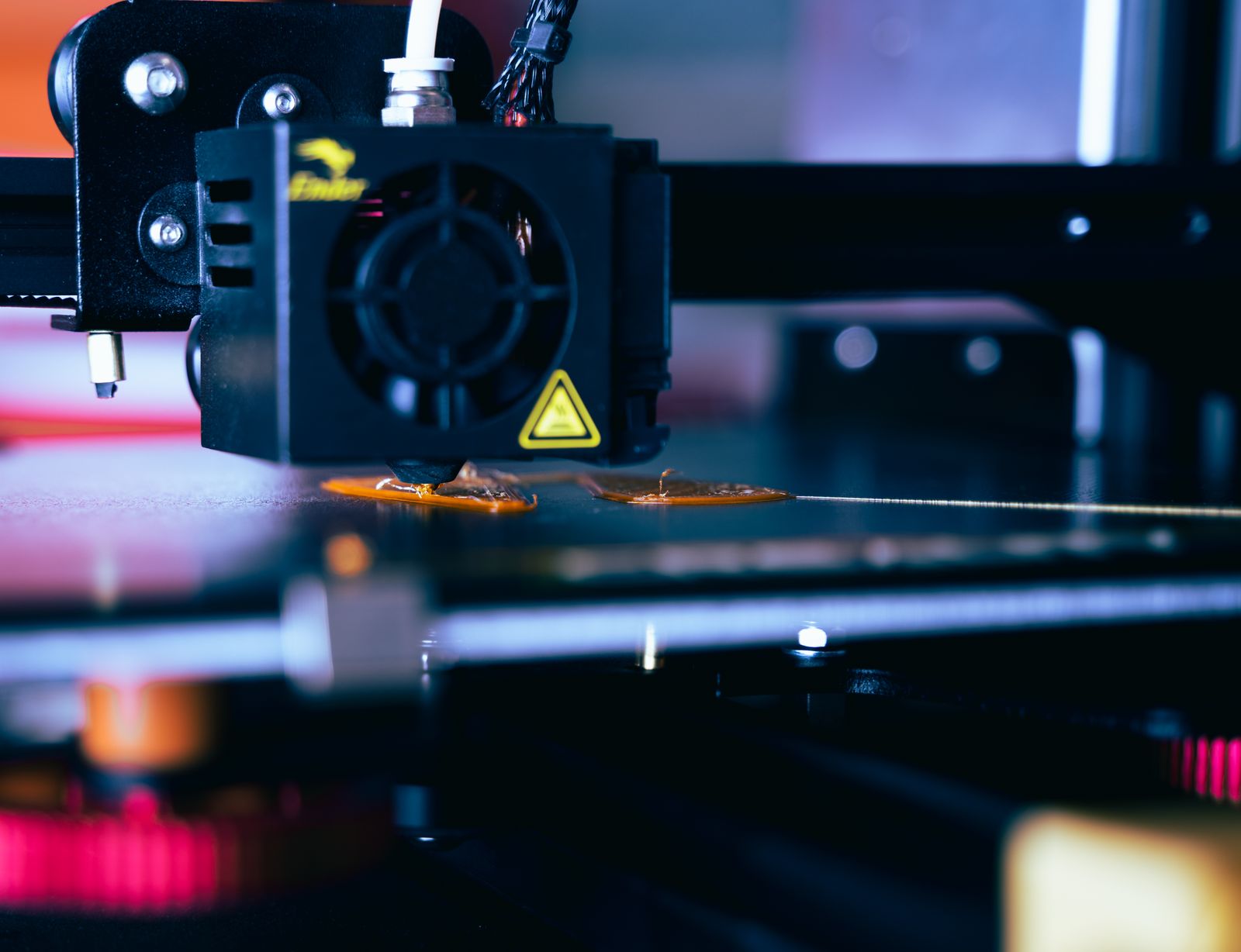

Сам по себе STL принтер не понимает — ему нужны конкретные команды: куда двигать сопло, с какой скоростью, сколько выдавить пластика. Превращает модель в эти команды программа-слайсер (Cura, PrusaSlicer, Bambu Studio, Orca). Она мысленно «нарезает» водонепроницаемую модель на горизонтальные слои толщиной, скажем, 0,2 мм и для каждого слоя рассчитывает контур, заполнение и поддержки.

Результат слайсер сохраняет в G-code — длинный список инструкций, который и уходит на принтер. Именно поэтому корректность STL так критична: если на этапе нарезки слайсер встретит дыру или вывернутую нормаль, ошибка «запечётся» в G-code, и принтер честно воспроизведёт брак в пластике.

Чек-лист перед печатью

Короткий список, который экономит часы и катушки филамента:

• Сетка замкнута — нет дыр, нормали наружу, нет самопересечений.
• Масштаб верный — габариты в миллиметрах совпадают с задумкой.
• Формат бинарный — файл не раздут текстовым ASCII без нужды.
• Тесселяция адекватна — гладкие поверхности без грубых фасеток, но и не гигабайтные.
• Ориентация продумана — модель повёрнута так, чтобы минимизировать поддержки.
